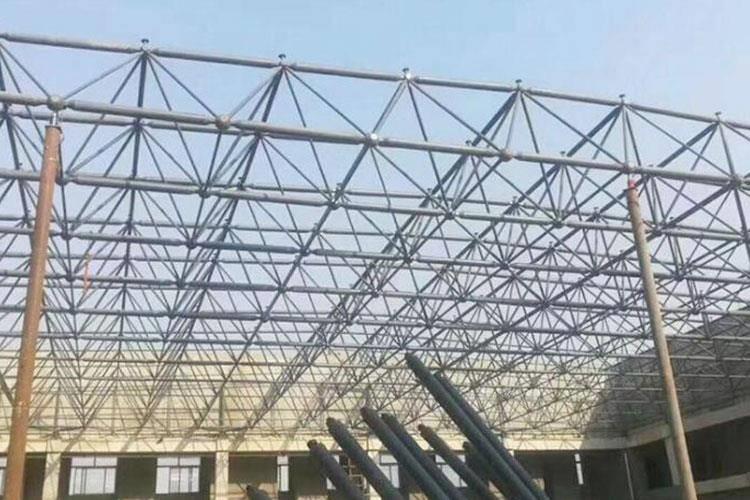

在網(wǎng)架鋼結構制作的過程中，焊接變形可以說是很多施工單位都擔心會出現(xiàn)的一個問題。由于網(wǎng)架鋼結構是通過人工焊接的方式一件一件組合在一起的，所以如若任何一個焊接點出現(xiàn)殘余變形，都將會影響到整個工程的質(zhì)量、安裝進度和結構承載力。下面本公司將結合多年從業(yè)經(jīng)驗，淺要分析下從哪些方面著手控制網(wǎng)架鋼結構的焊接變形。

網(wǎng)架鋼結構焊件局部區(qū)域加熱后溫度不均勻導致焊件不均勻的膨脹和收縮，而產(chǎn)生焊接應力，進而導致變形。常見的焊接變形有：縱向收縮變形；橫向收縮變形；角變形；彎曲變形；扭曲變形；波浪變形。網(wǎng)架鋼結構焊接變形控制措施有：

1.厚板焊接盡可能采用多層焊代替單層焊。

2.采用焊前反變形方法控制焊后的角變形。

3.Ｔ形接頭板厚較大時采用開坡口角對接焊縫。

4.采用剛性夾具固定法控制網(wǎng)架鋼結構焊后變形。

5.在焊縫眾多的構件組焊時或結構安裝時，網(wǎng)架鋼結構要采取合理的焊接順序。

6.在滿足網(wǎng)架鋼結構設計要求情況下，縱向加強肋和橫向加強肋的焊接可采用間斷焊接法。

7.采用構件預留長度法補償焊縫縱向收縮變形，如H形縱向焊縫每米長可預留0.5mm~0.7mm。

8.減小焊縫截面積，在得到完整、無超標缺陷焊縫的前提下，盡可能采用較小的坡口尺寸(角度和間隙)。

9.網(wǎng)架鋼結構雙面均可焊接操作時，要采用雙面對稱坡口，并在多層焊時采用與構件中和軸對稱的焊接順序。

10.對屈服強度345MPa以下，淬硬性不強的鋼材采用較小的熱輸入，網(wǎng)架鋼結構盡可能不預熱或適當降低預熱、層間溫度；優(yōu)先采用熱輸入較小的焊接方法，如CO2氣體保護焊。

11.網(wǎng)架鋼結構設計上要盡量減少焊縫的數(shù)量和尺寸，合理布置焊縫，除了要避免焊縫密集以外，還應使焊縫位置盡可能靠近構件的中和軸，并使焊縫的布置與構件中和軸相對稱。

12.對于網(wǎng)架鋼結構長構件的扭曲，主要靠提高板材平整度和構件組裝精度，使坡口角度和間隙準確，電弧的指向或對中準確，以使焊縫角度變形和翼板及腹板縱向變形值與構件長度方向一致。

由于使用的鋼材和結構復雜程度有所不同，所以網(wǎng)架鋼結構通常需要采用不同的焊接方法和焊接順序，為避免焊接變形問題的發(fā)生，減少材料的浪費，杜絕安全隱患，在施工前，還望相關人員定要做好充足的功課。

1. 16
