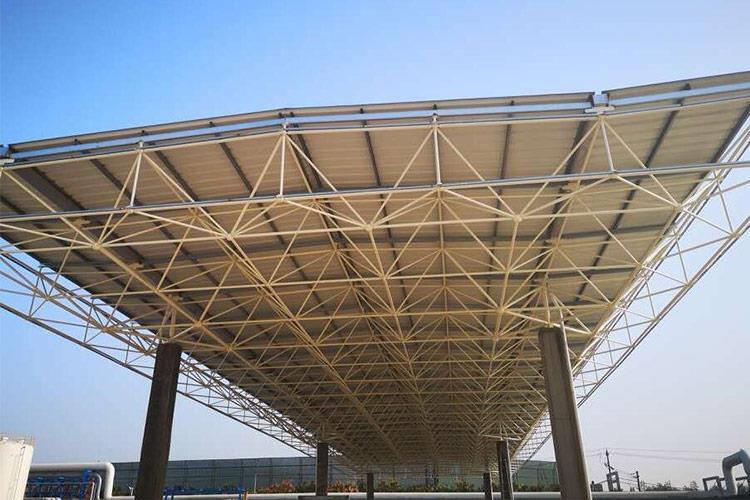

網架鋼結構之所以能被廣泛應用于各類型建筑之中，并在大中小各類型跨度的建筑物中發揮重要作用，這與其受力合理、取材便利、適應性較強、形式合理、自身重量較輕、桿件規格較為統一等諸多優點是分不開的。但是在實際設計中，只有深入分析其受力特點，并對各部分的設計問題進行綜合考慮，才能保障網架鋼結構順利發揮其使用功能。下面本章將著重圍繞網架鋼結構節點設計的問題進行分析探討。

一、螺栓球節點

螺栓球通常由鋼球、高強度螺栓、套筒和封板等零件共同構成。對網架鋼結構中各個桿件對應的高強度螺栓的直徑進行分析，對螺栓鋼球直徑進行限制，要保障球內的兩個螺栓不能彼此接觸，也要保障套筒和鋼球能保留足夠的空間，開展螺栓球節點的設計，隨后對錐頭與封板進行分析，安排設計事宜。在網架鋼結構設計中，圓鋼管桿件的直徑較少為76mm時，使用錐頭較為合理，對錐頭和桿件而言，兩者的截面的強度要達到一致，要對錐頭底板厚度進行嚴格控制，不能超過限度數值。錐頭地板外部平直面通常要布置外接圓，其直徑一般以螺栓直徑為依據。錐頭傾斜筒壁的坡度要嚴格按照要求處理，否則發生問題很難處理。

二、焊接空心球節點

在網架鋼結構桿件內部受力較強時，如果依舊使用螺栓球節點，就會導致鋼球尺寸超過正常限度，造成質量過大。在此種情況下，利用此種節點可以順利解決問題。網架鋼結構設計的節點需要利用兩塊鋼板，在熱壓或冷壓和處理后，將兩個半球焊接結合在一起。鋼球外徑需要按照具體要求進行限定，但具體的外徑數值可依據實際情況靈活調整。但需要注意，結合實際設計經驗，在發生以下情況時，適合在空心球內部使用環形的加勁肋板：在空心球外徑在30咖及以上時，如果與空心球相連的圓鋼管桿件如果承受較大內力，則會發生此種情況；對空心球而言，在外徑低于和球連接在一起的腹桿壁厚的2倍時，此種情況會發生，當此數值超過3倍時，在相同的網架中，通常要對空心球的外徑實施調整，在數值上達到統一，能減少球的尺寸。因此，要在空心中添置環形加勁肋板，才能符合球體承載力的設計要求。

特別提醒：要想將網架鋼結構的優勢得以充分發揮，并保障整個建筑的使用安全，除需要掌握鋼結構網架結構節點設計要點外，還需對結構抗震設計以及構造設計問題給予足夠的重視，這樣才能很好的體現出網架結構的便利性和安全性。
