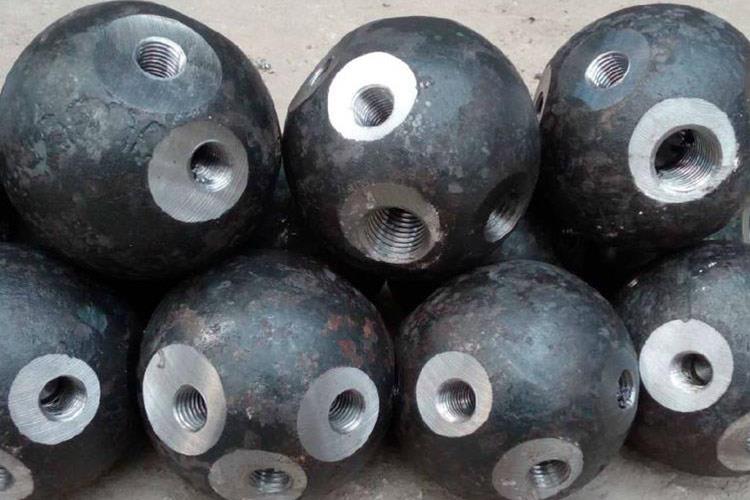

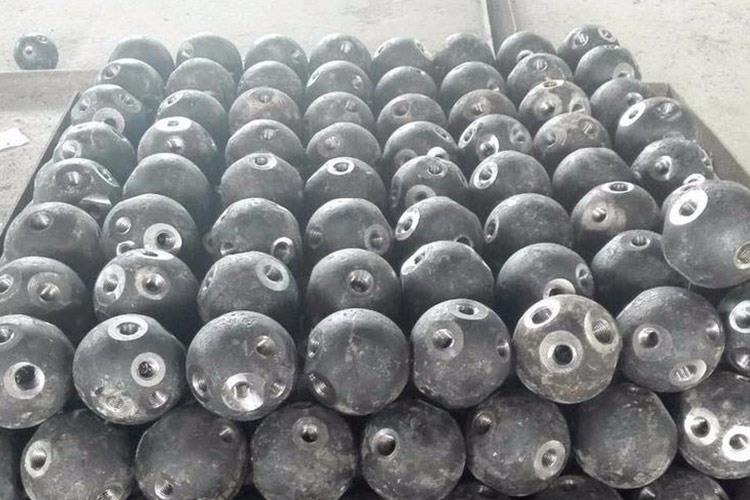

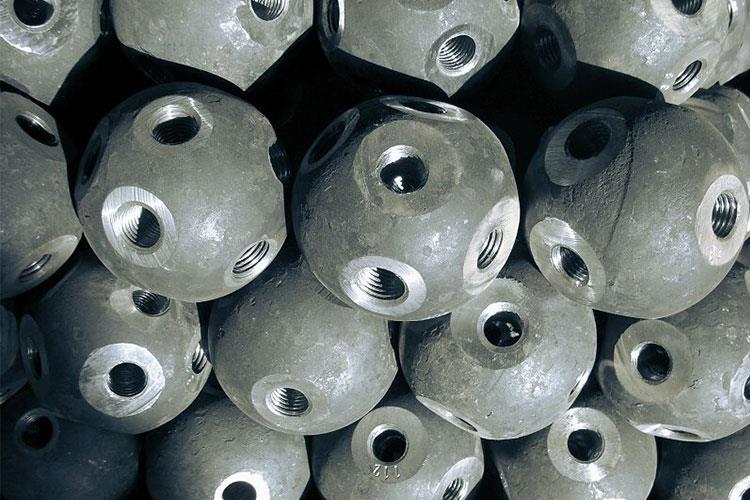

網架螺栓球是一種網架結構，相比起一般的網架來說，它的特征是各個鋼管之間的連結點用的是螺栓球來進行連結的。網架螺栓球不僅具有安裝方便，安全可靠等特點，而且還以其良好的受力性能、新穎美觀的形式和快速方便的施工受到用戶的歡迎。

網架螺栓球桿件制作技術要點：

1、鋼管下料前應進行鋼管材料復驗，合格后方可投入使用，采用HID-900MTS數控管子相貫線切割機進行下料，切割質量符合技術標準。

2、錐頭采用圓鋼下料，錐頭毛坯鍛造前不得有過燒、裂紋等缺陷，鍛后要求正火處理，出去氧化皮。

3、錐頭鍛造成型后采用銑床加工錐頭與桿管內壁相配合的臺階、錐頭小端平面及焊縫坡口，錐頭兩端面垂直度應符合技術標準。

4、錐頭、管件的組裝時，保障在鋼管端部與錐頭之間預留有2-3mm的間隙，且要求桿件兩端錐頭頂面與鋼管軸線垂直度達到百分之零點5R，R為錐頭低端部半徑、桿件兩端錐頭端面圓孔軸線與鋼管軸線的不同軸度不大于管徑的百分之一。

5、桿件裝配完后，采用NXC-2×500KR型網架桿件雙頭自動焊接機床進行焊接。焊縫應進行抗拉強度檢驗，其承載力檢驗系數應滿足規范的要求。

網架螺栓球結構特點：

網架螺栓球系統基本由桿件、螺栓球、支撐支座等組成。按照節點形式可分為交叉桁架體系、四角錐體系、三角錐體系等。支撐方式多為固定支座支撐。對于大面積、大跨度及有特殊受力或伸縮要求的網架結構可采用橡膠支座、滑移支座、球鉸支座等支撐形式，以滿足結構自身的受力穩定、均衡，便于內力釋放等設計要求。
